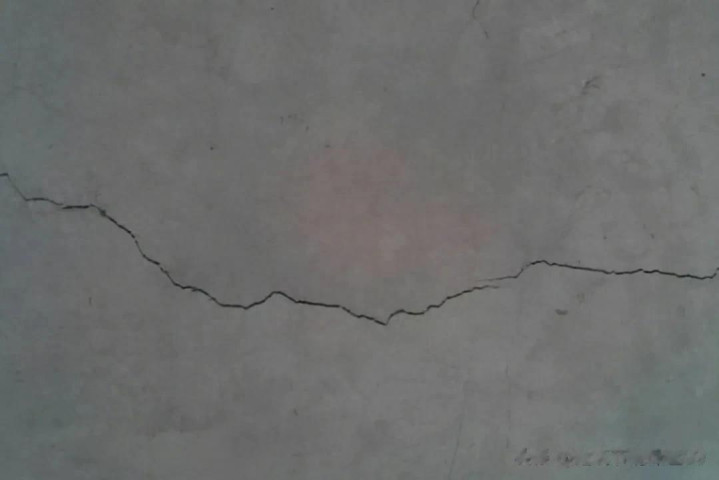

墙面抹灰层出现少量、细微的裂缝在一定范围内是较为常见的现象，但并非“正常”或可以完全忽视。这些裂缝大多由材料、施工、环境等因素引起，而严重的开裂则往往预示着基层或结构存在问题，需要高度重视。
一、 有效防治是关键（事前控制）
绝大部分开裂可以通过规范的施工和材料控制来预防。
基层处理是根本
清理与润湿：施工前必须将墙面基层的灰尘、油污、脱模剂等彻底清理干净。施工前应对基层充分浇水润湿，避免干燥的基层过快吸走砂浆水分。
处理缺陷：对基层的凹凸不平、孔洞、空鼓等缺陷进行修补。不同材料（如砖墙与混凝土梁柱）交接处是开裂高发区，必须进行挂网处理（铺设钢丝网或玻纤网格布），宽度不应小于30厘米。
界面处理：在光滑的混凝土基层上，应采用“拉毛”或喷涂界面剂的方法，增加抹灰层与基层的粘结力，防止空鼓和脱落。
材料与配比要规范
水泥与砂：使用符合标号的水泥，不宜使用过期或受潮结块的水泥。砂宜使用中砂，含泥量不能超标，避免使用过细的砂或海砂。
配比准确：严格按照设计配合比进行搅拌，控制水灰比。砂浆应随拌随用，避免使用已初凝的砂浆。
施工工艺要精细
分层抹灰：抹灰应分遍进行，每层厚度不宜过厚（一般水泥砂浆每遍5-7毫米）。必须待前一层砂浆凝结硬化（约七八成干）后方可进行下一层，严禁一次抹灰过厚。
养护至关重要：抹灰完成后24小时内开始洒水养护，保持墙面湿润至少7天。这是防止砂浆因失水过快产生收缩裂缝的最关键步骤，在干燥、高温、大风天气下尤为重要。
控制环境：避免在极端天气（如烈日暴晒、气温低于5℃、大风天气）下施工。冬季施工需采取保温防冻措施。
二、 科学处理是保障（事后补救）
对于已经出现的裂缝，应先诊断其类型和严重程度，再采取相应措施。
第一步：诊断裂缝类型
表面龟裂（发丝裂纹）：通常局限于表层，纹路细密，多因养护不当、砂浆配比不佳或表面过厚收光不当引起。
空鼓裂缝：敲击墙面有空鼓声，裂缝周边可能隆起。原因是基层处理不当或粘结不实。
应力裂缝：多出现在不同材料交接处、门窗洞口角部、深入墙体，呈45度斜裂或纵向裂。主要因温度变化、材料收缩不均或结构轻微变形引起。
结构性裂缝：裂缝宽度大（如超过1毫米）、长、深，可能贯通墙体，或伴有倾斜、错位。这通常与建筑主体结构有关，必须高度重视，立即请专业人员进行结构安全鉴定。
第二步：针对性处理
对于表面龟裂：
用砂纸打磨掉裂缝区域，清理干净。
使用弹性腻子进行批刮修补，干燥后再打磨平整，重新涂刷面层涂料。
对于空鼓裂缝：
必须将空鼓部分全部铲除，范围要扩大到坚实基层为止。
重新清理基层，润湿，并刷界面剂。
采用与原抹灰层相同的材料进行分层修补，并做好衔接处的处理。修补后加强养护。
对于应力裂缝（如交接处裂缝）：
用切割机或铲刀将裂缝扩大成“V”形槽，槽深约1厘米。
清除槽内浮灰，洒水湿润。
先用弹性抗裂砂浆或聚合物砂浆填补压实，然后在表面粘贴防裂网格布（宽度盖过裂缝两边各15厘米以上），再用抗裂砂浆抹平。
干燥后按正常工序进行饰面施工。
对于结构性裂缝：
切勿自行简单处理。应立即联系物业或专业建筑检测机构，查明根本原因。待结构问题解决稳定后，再由专业人员根据方案进行加固和修复。
总结与建议
轻微开裂常见，严重开裂需警惕：温度收缩引起的发丝裂纹在装修后可能出现，但大面积、深度、发展的裂缝必须认真对待。
“三分材料，七分施工”：预防远胜于治理。选择信誉好的施工队伍，严格控制材料和施工流程，特别是基层处理、挂网和养护三个环节。
处理前先诊断：针对不同的裂缝成因，采用正确的处理方法，才能根治问题，防止反复。
通过科学的防治和合理的处理，可以最大限度地减少墙面抹灰开裂的问题，确保墙面的美观和耐久性。
鼎锋优配提示：文章来自网络，不代表本站观点。
